使用 OpenSCAD CheatSheet


想學習 OpenSCAD，〈OpenSCAD User Manual〉算是個蠻完整的說明，有時間其實應該好好看一下，不過老實說，我也沒有全部看完過，大部份的時間裏，我都是 查詢〈OpenSCAD CheatSheet〉，知道想使用的模組、轉換等如何使用，然後就動手做了…XD

OpenSCAD CheatSheet

在〈Hello, OpenSCAD!〉中看到了基本的 OpenSCAD 程式樣貌，像是變數、for 語法、cube、text 模組、translate、rotate 轉換等，這邊就以 OpenSCAD CheatSheet 中的說明來進行。

變數

首先你看到的是變數，其說明是列在〈OpenSCAD CheatSheet〉的 Syntax 區域：

my_text = "Hello, OpenSCAD!";
step_angle = 30;
radius = 30;
height = 5;

乍看沒什麼，就像是個動態定型語言，不需要宣告變數型態，不過，在〈Variable〉 中有這麼一句話：

OpenSCAD is a Functional programming language, as such variables are bound to expressions and keep a single value during their entire lifetime due to the requirements of referential transparency.

由於我一開始是邊做邊學，確實沒有注意到 Functional programming 這件事，也因此在〈挑 戰OpenSCAD迷宮產生器〉時，讓我吃足了苦頭，不過都克服過來了，現在是用得蠻順手的，以後有人問我 Functional programming 可以用在哪，至少我可以舉 OpenSCAD 當作例子了。

不過，說是 Functional programming 語言，還是有些不同，你對同一變數多次設值，是不會產生錯誤，只是同一範圍中，只會有一個值，而同一範圍中，無論你在哪些地方取值，取得的一定是最後一次設定的值。例如：

x = 1;
echo(x); // 顯示 2
x = 2;
echo(x); // 顯示 2

你可以在 OpenSCAD 的環境右下角 Console 看到兩次的 “ECHO: 2”。至於這個行為在〈Variables are set at compile-time, not run-time〉有解釋為什麼，總之，別管這個行為，就照著 Functional programming 的基本概念，變數只能指定值一次，之後就是 Immutable 就是了。

for 迴圈

你看到的 for 迴圈，是列在 〈OpenSCAD CheatSheet〉 的 Other 區域中，在〈For Loop〉的說明中有些範例，看了就明白了。

在〈Hello, OpenSCAD!〉中，看到的是最基本的 for(variable = [start : end]) 形式，會產生 start 到 end 的數字，並指定給 variable， 每次遞增 1，因此…

for (a =[3:5]) {
    echo(a);
}

會在 Console 中看到 3、4、5 的顯示，不過，別以為以下最後會顯示 12：

sum = 0;
for (a =[3:5]) {
    sum = sum + a;
    echo(sum);
}
echo(sum);

實際上的結果最後會顯示 0，該怎麼說？官方說明是說，同一範圍中，一個變數只會有一個值，這對 for 也不例外，也就是說，for 外是一個範圍，因此，對 for 外頭來說，sum 的值一定是剛開始設定的 0，至於 for 中就比較難理解了，比較像是每次都複製出 sum 的值 0，然後加 a 後指定給一個新變數 sum， 因此你會看到的顯示是 3、4、5、0。

好吧！我也覺得以上這說明有點難懂，從 Functional programming 的角度來想或許比較簡單，因為 Functional programming 中是沒有迴圈的，只有遞迴，因此，你可以將 for 看成是一個遞迴的語法糖，會比較好懂，就像是：

module forLoop(range, value) {
    if(range[0] <= range[1]) {
        sum = value + range[0];
        echo(sum);
        forLoop([range[0] + 1, range[1]], value);
    }
}

sum = 0;
forLoop([3, 5], sum);
echo(sum);

這樣的話，對最後結果會產生 3、4、5、0，也就不感到意外了，至於 module，之後還會說明，現在你可以 暫且將之當成是其他命令式語言中的函式或方法。

3D 模組

在〈Hello, OpenSCAD!〉中一開始看到的 cube 模組，列在〈OpenSCAD CheatSheet〉的 3D 區域，顧名思義，就是建立 3D 物件用的模組，在〈cube〉 說明中，可以看到一些範例，cube 可用來繪製立方體。

最主要的是可以記得兩點：一是當使用陣列指定時，三個數值分別是座標 x、y、z， 大部份的情況下，總是要指定三個值，畢竟建立正立方體的機會沒那麼多；第二點是可以指定 center = true， 這會讓模型以原點來置中，大部份的 3D 模組，多半可以有這個參數。

你也可以看到，cube 可以有 cube(size = [x,y,z], center = true) 這樣的指定方式，這很方便，因為可以不用管參數順序，只要記得參數名稱，也就是說，cube(center = true, size = [x,y,z]) 也是可以的。

2D 模組

建立文字時使用了 text 模組，這是歸類在〈OpenSCAD CheatSheet〉的 2D 區域，你可以在〈OpenSCAD User Manual/Text〉看到，可以設定的參數還蠻多的，就我目前而言，基本上只用過 text、size 與 font 這三個參數。

text 參數沒有問題，就是你要指定的文字，不好打出來的特殊字元，也可以使用 Unicode 碼指定，例如：

text("\u20AC 10 \u263A");

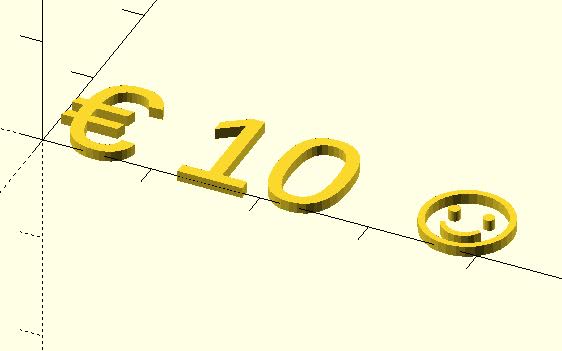

這會顯示歐元符號、10 與一個笑臉：

OpenSCAD CheatSheet

size 參數預設是 10，單位是 mm，至於 font 則是字 型名稱，如果你要能建立中文，第一要讓 .scad 檔案是 UTF-8 編碼，第二是要指定中文字型，例如，來個「標楷體」的「春」字：

text("春", font = "標楷體");

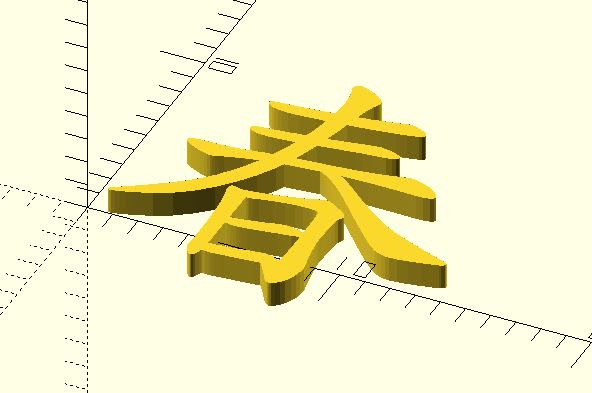

這會建立以下的文字：

OpenSCAD CheatSheet

你也可以加粗或者是斜體，方式就如文件中說明的例子之一 font="Liberation Sans:style=Bold Italic"，在字型名稱號加上冒號，使用 style 指定 Bold、Italic 等。

extrude

上頭說 text 列於 2D 模組，也就是說，即使看起來有厚度，也只是看起來而已，它並不是建立 3D 模型，只是 2D 平面上的一張圖而已，要讓 2D 變 3D，你得進行 extrude 的動作。

在〈Hello, OpenSCAD!〉看到的是 linear_extrude，它歸類於〈OpenSCAD CheatSheet〉的 Other 之中。最基本的當然是給予 2D 一個厚度，成為 3D 物件，像是…

linear_extrude(10) text("春", font = "標楷體");

注意，linear_extrude(10) 之後不用分號，這類輔助某個模組的操作，後頭都是接上某個完成操作的模組。這會建立以下的 3D 模型：

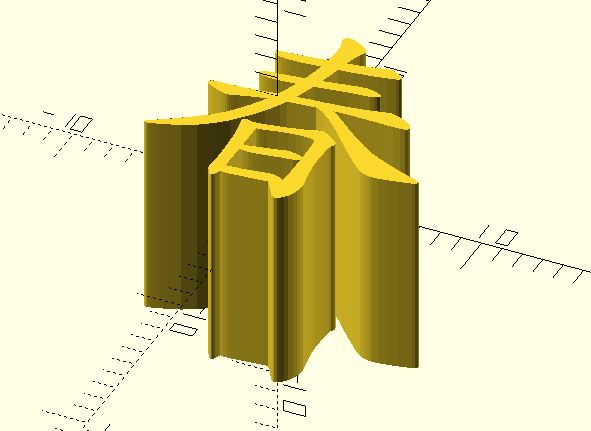

OpenSCAD CheatSheet

轉換

在〈Hello, OpenSCAD!〉看到的 translate 與 rotate，很 簡單，前者以陣列指定 X、Y、Z 座標對模型作平移，後者以陣列指定繞 X、Y、Z 的轉動角度，對模型做旋轉，舉例來說：

translate([-5, -5, -5])
    linear_extrude(10)
        text("春", font = "標楷體");

會讓方才建立的「春」整個以原點置中，結果就是…

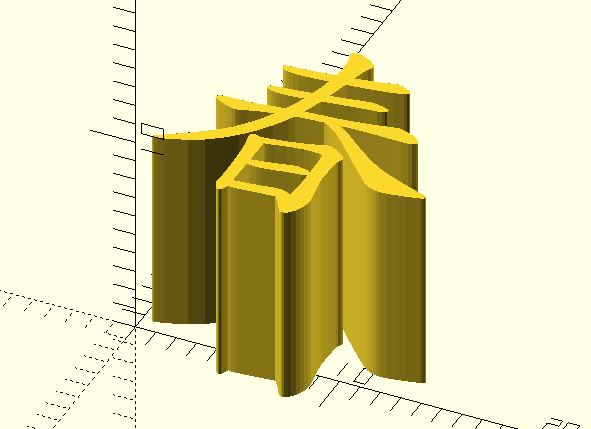

OpenSCAD CheatSheet

如果接下來再繞 X 軸轉動 90 度…

rotate([90, 0, 0])
    translate([-5, -5, -5])
        linear_extrude(10)
            text("春", font = "標楷體");

就會產生以下的結果：

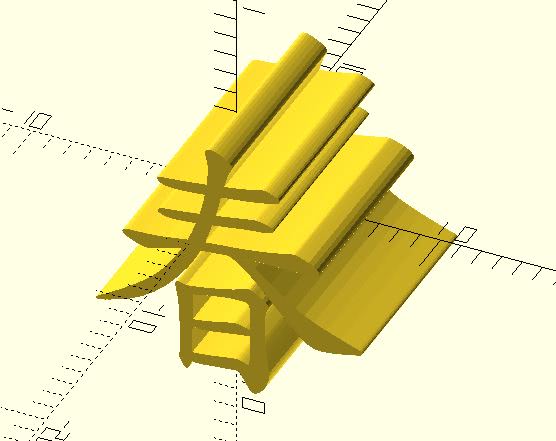

OpenSCAD CheatSheet

你可以看到，rotate、translate、linear_extrude 連續對一個模組進行操作，中間不用逗號，而我喜歡將它們適當地縮排，因為這會比 rotate([90, 0, 0]) translate([-5, -5, -5]) linear_extrude(10) text("春", font = "標楷體"); 容易讀得多，當然，這類操作多了之後，縮排太多層也是很困擾的，這時可以用自訂模組來處理，這就之後再說明了。
