使用 conda 安裝

November 25, 2021

CQ-editor/releases 下載的 CQ-editor,本身就包裝了 Python 環境,以及 CQ-editor 本身必要的第三方程式庫,在 CQ-editor 解開來的資料夾中,就可以檢視有哪些程式庫了。

如果想安裝其他第三方程式庫,就不能使用這個版本,至少我試過了一些方式,對這個版本都沒有作用。

CadQuery 的介面與程式庫在設計上是分開的,CQ-editor 只是使用者介面的一個實作,除了 CQ-editor 外,還有 Jupyter-CadQuery 這個介面,不過我沒有使用 Jupyter 的習慣,有興趣可以自己試。

Anaconda/Miniconda

我選擇的方式,是透過 conda 來安裝 CadQuery 與 CQ-editor,首先必須有 Anaconda/Miniconda,我使用的是 Miniconda(因為我不喜歡預設裝一大堆東西),以 Windows 版本為例,安裝完成後,可以在開始功能表中,找到 Anaconda,其中有 Anaconda Prompt,執行後依 CadQuery 的〈Getting started〉的指令:

# 建立 cadquery 用的虛擬環境
conda create -n cadquery

# 啟用虛擬環境
conda activate cadquery

若要使用 CQ-editor,可以直接如下安裝:

conda install -c cadquery -c conda-forge cq-editor=master

這會連同 CadQuery 一起安裝,最後的 master 表示安裝 repository 的主線,如果想指定版本的話(例如,主線有 bug 還沒修 XD),就將 = 後面指定,例如 cq-editor=0.2 之類的。

啟動 CadQuery editor

完成後執行 cq-editor 指令,就可以啟動 CQ-editor,因為是透過 conda 安裝,之後每次要使用前,記得要啟用虛擬環境,也就是進到 Anaconda Prompt 後執行 conda activate cadquery,再執行 cq-editor 指令。

為了便於啟動 CQ-editor,我建立了一個捷徑,在捷徑的「目標(T)」中寫了:

%windir%\System32\cmd.exe "/c C:\Winware\miniconda3\Scripts\activate.bat cadquery && cq-editor"

其中「C:\Winware\miniconda3」是我的 Miniconda 安裝位置,你要改成自己的,之後就可以直接按這個捷徑來啟動 CQ-editor 了。

如果你想的話,也可以從 CadQuery repository 的開發主線安裝 CadQuery,這可以體驗最新的功能,以及最新的 bug … XD:

conda install -c conda-forge -c cadquery cadquery=master

同樣地,最後的 master 可以換成你想要的版本,這系列的文件主要是基於 CadQuery 2.1。

第三方程式庫

如果想安裝第三方程式庫,也是進到 Anaconda Prompt 後執行 conda activate cadquery,然後透過 conda 來安裝。

例如,我安裝了 opencv-python,想將以下的圖片讀入後轉為黑白:

使用 conda 安裝

透過 CadQuery,我可以在黑色像素處建立一個方塊,例如:

import cadquery as cq
import cv2

# 將圖片讀入轉為黑白
_, img = cv2.threshold(
    cv2.imread('caterpillar.jpg', 2),
    0, 255,
    cv2.THRESH_BINARY + cv2.THRESH_OTSU
)

# 收集每個方塊用的工作平面
voxels = cq.Workplane()
for y in range(len(img)):
    for x in range(len(img[0])):
        # 如果是黑色像素
        if img[y][x] == 0:
            # 在 (x, -y) 處建立方塊並加入 voxels
            voxels.add(workplane.center(x, -y).box(1, 1, 1))

這程式碼有些細節(opencv-python 的部份,可以參考〈笨學資料運算〉中 OpenCV(opencv-python)的文件),不過現在你不用理會,之後會在適當文件中探討那些細節,總之,這會產生以下的模型:

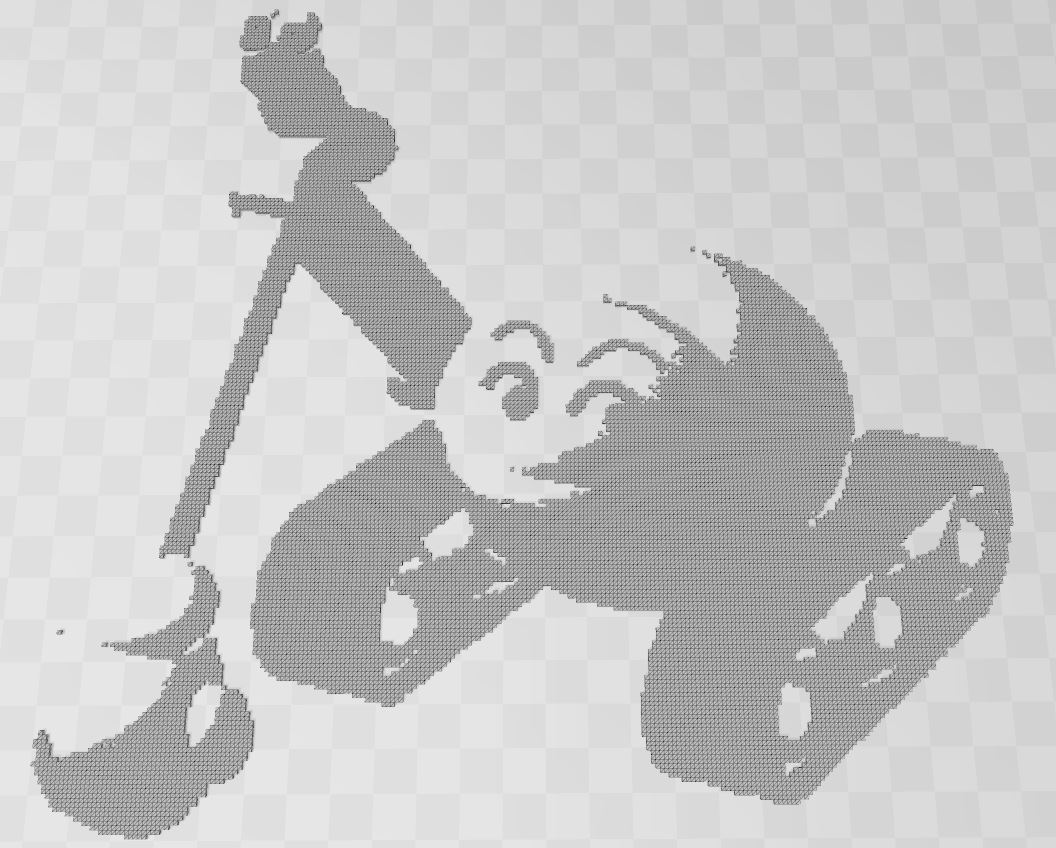

使用 conda 安裝

簡單來說,由於可以結合 Python 的生態系,在建模上就會有更多的可能性了,雖然說寫個 Python 程式轉換一下資料,然後載入 OpenSCAD 中也能完成這件事,不過,能直接在一個程式碼中完成,總是比較方便。

題外話

以下是題外話,不管是 OpenSCAD,或者是 CQ-editor,透過圖形介面來產生大量小模型都有個毛病,也就是圖形介面容易當掉直接關閉,例如以上例來說,太大張的圖片在 CQ-editor 或 OpenSCAD 中沒辦法處理(上面的圖片,是 100 x 100 圖片的結果)。

面對這種情況,可以先用小張的圖片來測試與預覽,CadQuery 可以改為程式庫的方式來操作並匯出模型檔:

import cadquery as cq
from cadquery import exporters
import cv2

_, img = cv2.threshold(
    cv2.imread('caterpillar.jpg', 2),
    0, 255,
    cv2.THRESH_BINARY + cv2.THRESH_OTSU
)

workplane = cq.Workplane()

voxels = cq.Workplane()
for y in range(len(img)):
    for x in range(len(img[0])):
        if img[y][x] == 0:
            voxels.add(workplane.center(x, -y).box(1, 1, 1))

exporters.export(voxels, 'c:/workspace/caterpillar.stl')

少了圖形介面的負擔,就能產生想要的結果(OpenSCAD 的話,也可以直接在文字模式執行指令稿來解決大量模型實體,會讓圖形介面崩潰的問題)。

例如,以下是使用 250 x 250 的圖片,透過以上程式產生的 STL:

使用 conda 安裝
